一篇文章看懂摄像头供电：从接口选择到施工避坑指南
在现代安防系统中，监控摄像头的供电是方案制定和施工安装中至关重要的环节。了解供电接口、规格及各种供电方式的特点，不仅能确保工程顺利高效完成，还能避免设备故障和不稳定问题。本文将为您全面解析摄像头供电的各类知识，包含家用和工程用摄像头。
一、DC圆口供电：最传统的供电方式
大多数家用和部分工程摄像头采用DC圆口供电采用DC圆口供电，这种接口看似简单，却有着精确的规格要求。

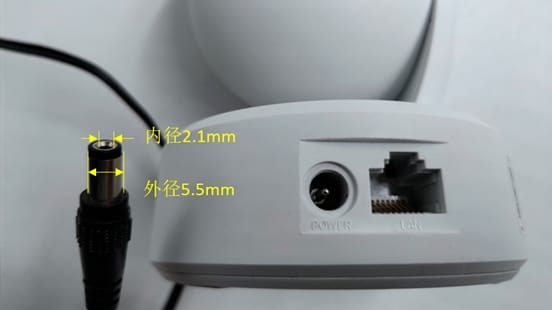

通用DC接口规格：
- 插头外径：5.5mm（公差±0.05mm）
- 插头内径：2.1mm（公差-0/+0.1mm，即2.1-2.2mm）
- 极性配置：电源适配器插头内部为正极，外部为负极；而摄像头接口正好相反，内部为负极，外部为正极
特殊DC接口： 全景摄像头（鱼眼相机）使用较小的DC接口：
- 外径：3.5mm（公差±0.05mm）
- 内径：1.35mm（公差-0/+0.1mm）
- 极性配置与通用适配器相同
供电原理： 家庭使用的220V交流电（AC）需要通过电源适配器转换为直流电（DC）才能为摄像头供电。直流电的特点是电流方向恒定不变，非常适合电子设备使用。
💡物理小课堂
- 直流电（DC）：电流始终沿一个方向流动，电压和电流的极性保持不变。常见于电池供电的设备，如手电筒、手机等。
- 交流电（AC）：电流的方向和大小周期性变化，通常以正弦波形式表示。家庭和工业用电主要使用交流电，常见电压为220V或380V
家用电源为220v 交流电，需要通过电源适配器转接为直流电。电源适配器只要输出电压符合摄像头要求，即可正常供电，属于通用设备。

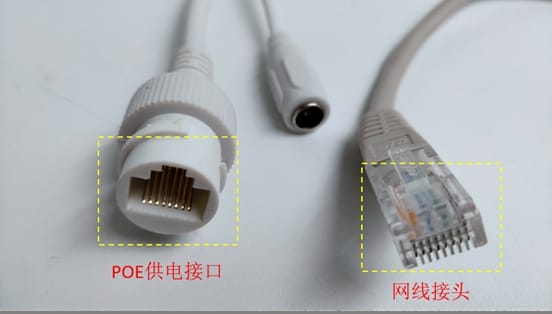

二、PoE供电：现代化智能选择
PoE（Power over Ethernet）供电是通过网线同时传输数据和电能的技术，因其简单、安全、标准化而广泛应用。
标准PoE供电：
- 通过网线的1236或4578芯进行供电
- 1236芯同时传输数据
- 符合IEEE 802.3af和IEEE 802.3at供电标准
- 适用性广，兼容性强
非标准PoE供电：
- 直接提供12V、24V、48V或54V的固定电压
- 不管终端设备是否支持PoE
- 需要配套定制设备，不能随意混用
- 如TP-Link的TL-IPC5Y36F-A只支持Passive PoE供电

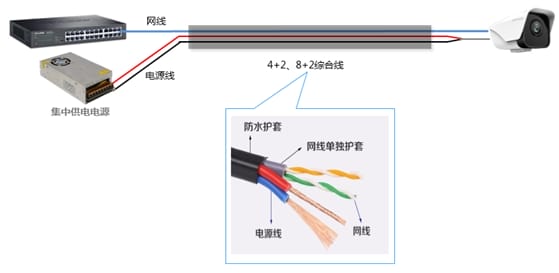

三、集中供电：大型工程的优选方案
在安防施工中，集中供电方案可以统一控制和管理供电，减少工程线缆使用。
然而，集中供电常出现供电不足的问题，导致IPC无法启动或夜间频繁重启。解决方法包括：
- 适当调高电源输出电压（在+V ADJ位置使用螺丝刀调整）
- 如果使用网线供电，采用4、5芯拧合为正极，7、8芯拧合为负极的2+2方式供电，降低阻抗
- 更换材质更好、线径更粗的供电线材（如纯铜/0.75mm等）
四、读懂供电规格要求

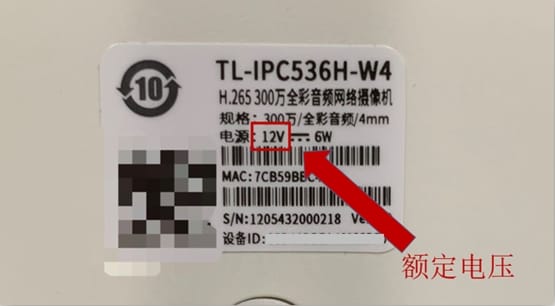

摄像头标签上标明了工作电压和功率要求，这是选择电源适配器的关键依据。
电压要求： 摄像头通常有三种工作电压规格：12V、9V和5V。电源适配器电压需要设备额定电压相匹配，不能用5V的适配器给12V的摄像头供电，也不能用12V的适配器给5V的摄像头供电。
功率要求： 根据公式：额定功率 = 额定电压 × 额定电流
例如：设备额定电压12V，额定功率6W，则需要选择的电源适配器不低于12V/0.5A。为确保工作稳定，推荐使用12V/1A的适配器。
电压一致，电流是可以大于额定电流的，电流过大：设备会按需取电，不会因适配器电流高损坏（仅浪费能耗）。
电源适配器选择核心参数对照表
| 选择维度 | 核心要求 | 常见误区 | 风险后果 |
|---|---|---|---|
| 输出电压 | 必须与设备额定电压完全一致（如12V设备配12V适配器） | 认为“电压高于额定值也能用”“仅需避免电压过低” | 过高：击穿电子元件、设备烧毁，甚至引发短路/火灾；过低：设备无法启动、工作不稳定（卡顿/掉线），长期运行损伤电路 |
| 输出电流 | 适配器额定电流 ≥ 设备额定电流（如设备需2A，适配器选2A及以上） | 追求“电流越大越好”或“电流略低于设备也可” | 电流不足：供电功率不够，设备无法正常工作；电流过大：设备会按需取电，不会因适配器电流高损坏（仅浪费能耗） |
| 接口极性 | 必须与设备接口极性完全匹配（如内正外负/内负外正） | 忽略极性标识，随意连接 | 反接直接烧毁设备内部电路，无法修复 |
| 接口规格 | 适配器接口尺寸（直径/插拔类型）与设备接口完全契合 | 用“能插上”作为判断标准，忽略松动问题 | 接触不良导致设备供电中断、工作异常，长期松动可能引发发热 |
补充关键说明
- 电压是“硬性匹配项”，无容错空间，必须精准对应设备额定电压（如5V设备绝不能用9V/12V适配器）。
- 电流是“下限匹配项”，适配器电流可高于设备需求，但不能低于，否则会因功率不足导致设备故障。
- 极性标识通常标注在设备电源接口或适配器上（如“内+外-”），务必核对后再连接。
设备与适配器匹配检查清单
| 核对步骤 | 检查内容 | 合格标准 | 核对方式 | 备注 |
|---|---|---|---|---|
| 1 | 设备额定电压 | 适配器输出电压与设备额定电压完全一致（如12V设备必须配12V适配器） | 查看设备铭牌/说明书标注的“额定电压”，对比适配器外壳的“输出电压” | 电压不匹配直接淘汰，无容错空间 |
| 2 | 设备额定电流 | 适配器输出电流 ≥ 设备额定电流（如设备标0.5A，适配器需≥0.5A） | 读取设备“额定电流/工作电流”，确认适配器“输出电流”满足下限要求 | 电流可略高，不会损伤设备，仅提供供电余量 |
| 3 | 接口极性 | 适配器极性与设备要求完全一致（内正外负/内负外正） | 查看设备电源接口旁标识（如“+”“-”符号），对比适配器外壳的极性标注 | 极性错误会直接烧毁设备，务必重点核对 |
| 4 | 接口规格 | 适配器接口尺寸、插拔类型与设备接口完全契合 | 实际插拔测试（需牢固不松动），或核对设备接口直径（如5.5mm×2.1mm） | 松动会导致供电中断、发热，接口不匹配需换接头（确保极性不变） |
| 5 | 电源类型 | 适配器类型（DC直流/AC交流）与设备要求一致 | 设备标注“DC输入”则选DC适配器，避免用AC适配器直接供电 | 多数电子设备（如摄像头）需DC直流供电 |
| 6 | 额外功能适配（若有） | 设备需特殊供电功能（如POE、宽压适配）时，适配器需支持对应功能 | 查看设备说明书是否有特殊供电要求，确认适配器功能匹配 | 无特殊要求时，满足前5项即可正常使用 |
使用说明
- 逐项核对，每一项均满足“合格标准”才算兼容，任意一项不达标则不可使用。
- 核对时优先查看设备铭牌和适配器外壳标识，信息模糊时查阅产品说明书。
- 若需更换接头（如接口尺寸不匹配），仅可更换物理接口，严禁改变电压、极性等核心参数。
五、特殊场景供电方案
车载供电：
- 小型车辆：通过点烟器充电口转DC供电
- 大型车辆：使用专门的电瓶输出稳定直流电源
- 注意：大型运输汽车一般为24V，小型汽车一般是12V。24V需要降压器转变成12V才能给大部分摄像头供电

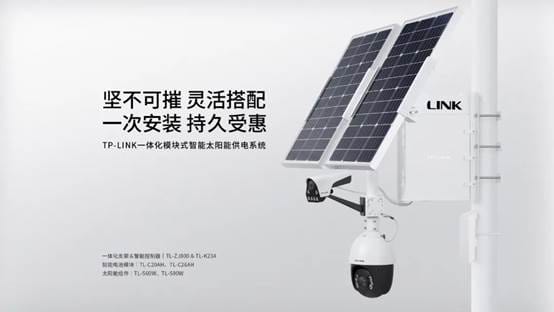

太阳能供电： 太阳能供电系统（如TL-ZJ800&TL-K234）输出12V直流电源，最大输出电流可达5A，可满足多场景使用。
注意事项：目前太阳能供电系统最多可以给三个负载供电，内置DC-DC电路进行稳压，输出电压为稳定的12V。
国外取电： 在不同国家使用监控设备时，需要注意电源接口和规格的差异：
- 对于需要12V直流供电的设备，使用当地的电源适配器提供12V供电即可
- 对于需要使用交流市电供电的设备，需要进行接口和电压的适配
- 两孔插头设备通常支持110V-240V宽电压，美式插座可正常使用
- 对于规定220V供电的设备，需要接入逆变器将电压转换到220V
- 对于三孔220V设备，需要美标转化插头再接入逆变器
六、常见问题解答
1. 摄像头的电源线一般距离是多远，支持延长线吗？ 通常摄像头电源线有3m和5m两种规格，支持外接DC延长线。建议采用0.5mm无氧铜或更好的线材，减少线路损耗。
2. 非PoE的摄像头如何使用标准PoE供电？ 可以使用PoE分离器将标准PoE线路传输的供电和数据信号分离为DC供电和网络接口，提供非PoE摄像头接入。
3. 摄像头既支持DC也支持POE，供电优先级是什么？ 对IPC产品来说，没有明确的供电优先级，哪种供电方式的电压更高就以哪种方式来供电。

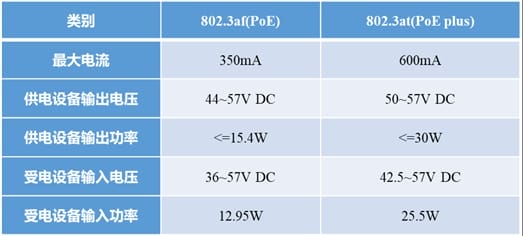

4. IEEE 802.3af和802.3at标准电压电流和功率是多少？
| 标准 | 供电端功率 | 电压范围 | 最大电流 |
|---|---|---|---|
| IEEE 802.3af | 15.4W | 44-57V | 350mA |
| IEEE 802.3at | 30W | 50-57V | 600mA |
结语
摄像头供电是安防监控系统中不可忽视的基础环节。选择合适的供电方式，了解各种接口规格和特殊场景下的应对方案，不仅能确保监控系统稳定运行，还能提高施工效率和质量。希望本文能为您的工程项目提供实用的参考价值。
